HS

HS

用途


炼铁、炼钢设备、工程机械、运输机械、汽车生产设备、工业用成套设备、冷轧、轧钢设备等 适用于所有机械。


特点


● 由Steel铁链和铝Supporter构成,强度更高,寿命更长。
● 小板的金属链接是经安全设计的。
● Supporter 的孔订单加工可以确保支持Cable、Hose。
● 运动量多的时候推荐用Ⅰ型,Ⅴ型。
● 有25种不同的模型。
● 运输机械、工程机械、钢铁设备及适用于所有机械的标准型。


运用环境


HS Type的 RoboChain由于应用范围广,为了提高耐久性,Supporter用铝制造。在会生锈的环境下使用时Plate可以用不锈钢板制作。Support的Hole按照电缆规格制作。


主要指标


● 运行速度: 60m/min 以下
●使用温度: -25~200℃
●电缆管直径: 100mm以下
●基本色: 白色镀锌镀金
●材质: S45CM-S, Aluminum

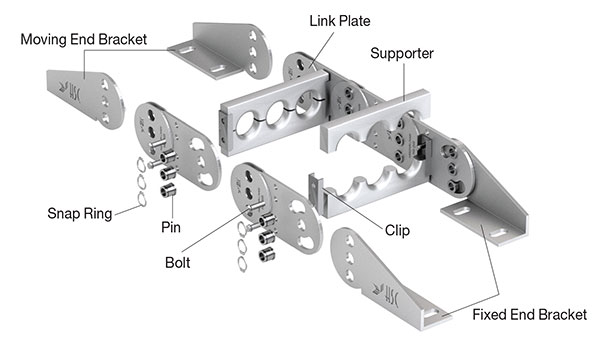

构造和名称

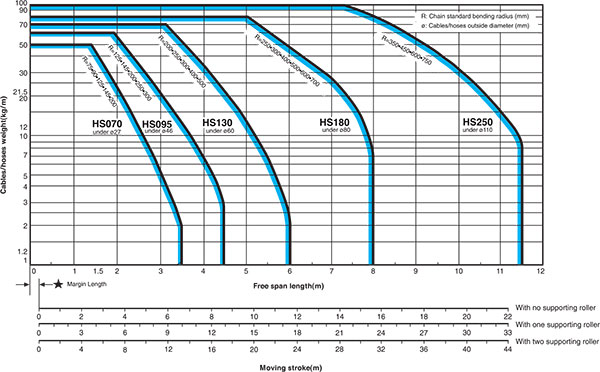

能力图 (HS)


运动距离和Support Roller


Robochain为正常端正(水平)距离,称为Free Span。
Free Span的距离由电缆或管子的重量来决定 。
机械运作是要求的距离的一半,超过Free Span时,
需要使用Support Roller增加运动距离。
Support Roller可以扩展Free Span的距离



S : 运动距离 (Stroke)
K: 剩余距离(Margin Length)
F: Free Span


●没有Support Roller的情况

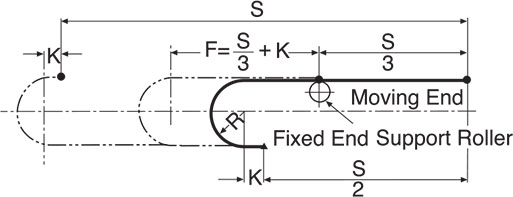

●用一个Support Roller 可以扩展三倍 Free Span

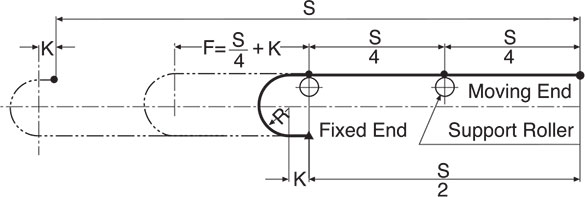

●用两个Support Roller 可以扩展四倍Free Span
