1. 安装电缆、管子时的剩余空间
CABLE 需要比外径大10%,空压HOSE需要20%的剩余空间。 所有内容物的总面积要安装小于机器链条60%的空间。
2.重量平衡
插入CABLE及HOSE时要考虑到直径和重量,才可以保障安全运行。如果重量不平衡的话会向一边倾斜而脱离,所以CABLE铺设之前一定要确认好。
3.曲率半径

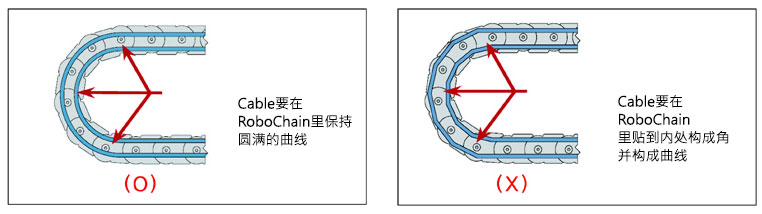

下图可以看到CABLE上根据适当的曲率半径安装的实例,和没有按照合适曲率半径安装的例子。

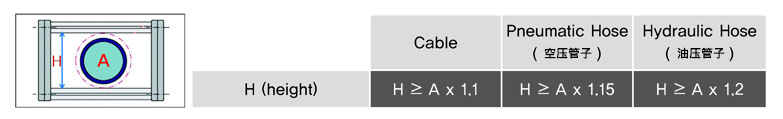

4.电缆,管子的适当容积率
5. DIVIDER 设计
分析CABLE及HOSE的数量和排列,防止断线和扭曲,可以横竖设定DIVIDER的排列。另外Cable和DIVIDER需要确保15%~20%的剩余空间。 如插入过量的DIVIDER,实际CABLE的容积会减少,所以要按宽度(width)插入适量的数量。
6. 电缆、管子的松开排列
最初插入CABLE前,打开关紧的CABLE时如果不按关紧的顺方向打开的话, CABLE会歪曲,铺设时一定要注意。
7. 使用机器链条专用电缆、管子
CABLE及HOSE要使用专门为ROBOCHAIN生产的产品。一般CABLE及HOSE在长时间运行时会出现断线或破坏的可能性。 选择CABLE及HOSE时要确认能否驱动。
8. GUIDE RAIL
超过FREE SPAN (自由弦长)使用时一定要设置GUIDE RAIL。
GUIDE RAIL防止ROBOCHAIN脱离,是保障安全运行的最佳方法。
GUIDE RAIL的形态和详细指数请参考商品列表。
9. 电缆、管子末端的处理及剩余长度
为了防止固定部位CABLE的扭曲及曲扭,推荐在FIXED END BRACKET上安装STRAIN RELIEF。 CABLE 末端剩余长度= CABLE 最大外径 X 30 ROBOCHAIN运行时,一定要有不动的部分,才能减少CABLE的磨损及延长寿命。

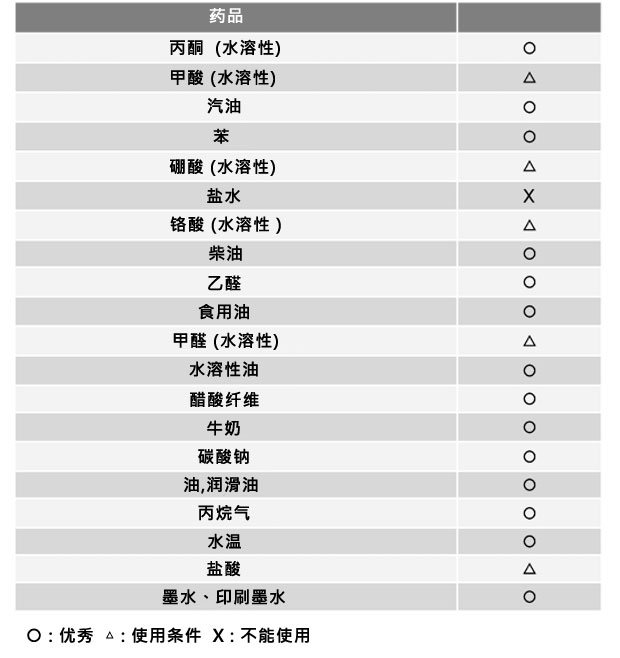

10. 耐化学性
11. 多余空间
插入 CABLE 及 HOSE 时,根据使用的环境不同,允许的容积率亦不同。 下表标出了根据使用的环境允许的容积率,超过允许值使用时,因为CABLE及HOSE的摩擦发生的粉尘将成为断线的主要原因。
12. 机器链条的加油
韩信机器链条使用的是在运行中无需加油的专用材质。 但是使用 HS、HSS TYPE时,根据周围环境加入少量的油可以延长寿命。 。
13. 安装机器链条内电缆、管子时的注意事项
绝不能用Tie把CABLE及HOSE绑在Link Plate、Divider、Supporter、Bar等上。CABLE及HOSE要可以自由活动。但是末端的Eed Bracket之后利用Clamp或者Strain Relief用Tie捆绑时可以防止 CABLE及HOSE扭成一团。
14. 电缆、管子的管理
CABLE及HOSE反复使用后,长度会有一定的变化。 所以要定期检查长度,如果变长时请调整末端的Clamp,或调整与Strain Relief绑在一起的CABLE及HOSE的长度。
15. 机器链条的检查事项
韩信机器链条使用的是为防止松开而特殊设计的Bolt。 但是因为长距离使用及运行中震动而使Bolt及连接配件松开,所以要定期检查。
16. 保护环境
韩信链条使用环保材质。使用完要废弃时,请与公司联系,并会告知如何循环再用材质。
